聯系我們
辦公地址：鄭州國家廣告產業園4號樓22層339號
手機：17788150100
聯系人：王志杰
公司新聞
采用高頻感應加熱機進行導軌淬火的幾點注意事項
2019-04-17 00:00:00 來源：高中頻淬火設備 點擊：2074 喜歡：0
當我們采用高頻感應加熱機與淬火機床配套進行對導軌淬火時，需要注意以下幾點：a.機床移動速度的選擇 在其他工藝參數一定情況下，移動速度越慢，硬化層越深，但使生產效率降低。若移動速度太慢反而降低表面硬度，因此移動速度應控制在1.2～3mm/s范圍內。b.淬火加熱溫度的選擇是關鍵。最適宜的淬火加熱溫度應是在奧氏體化溫度以上，磷共晶熔點957℃以下，一般以900～950℃的溫度范圍為宜。c.淬火介質：由于鑄鐵中有大量石墨存在，降低了熱傳導速度，同時還有Si、Mn元1 元素的作用，降低了臨界冷卻速度。故鑄鐵導軌高頻感應加熱表面淬火對淬火介質的冷卻能力要求不很高。一般采用自來水噴水冷卻，水壓為0.I～0.15MPa。CA6140車床床身導軌（全長1600mm)。

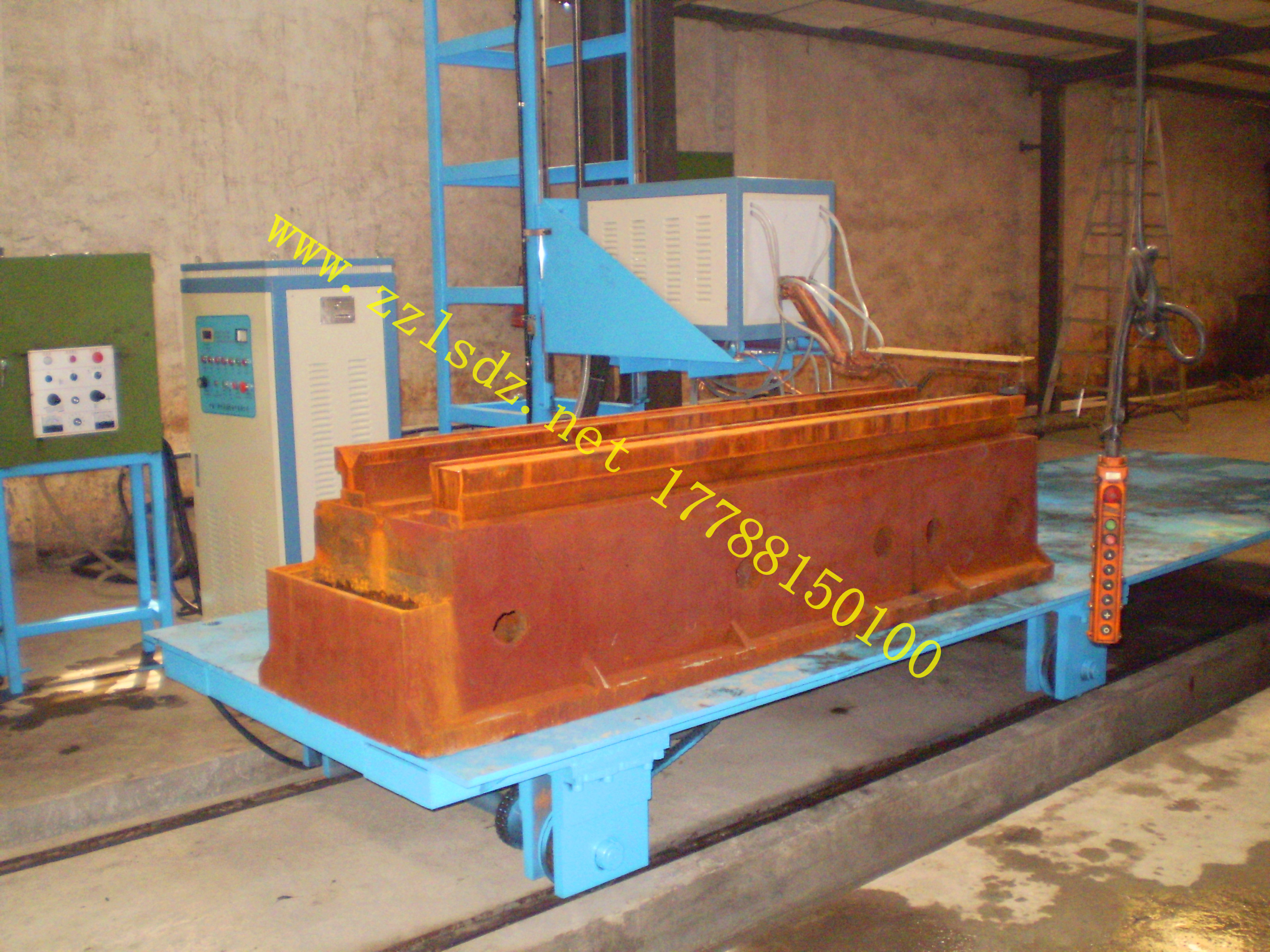

高頻感應加熱機進行工件的表面淬火工藝①高頻感應加熱表面淬火工件名稱 CA6140車床床身導軌高頻淬火感應器結構，使用材料為HT300。②高頻感應加熱表面淬火熱處理技術條件，中頻淬火電參數：一次電壓，520V;進線電流，150A;一次側線圈匝數，12匝；二次側線圈匝數，120kW;功率因數，90％。③高頻感應加熱表面淬火熱處理工藝規范：a.感應器和導軌面間的間隙 1.5～2mm。b.移動速度 4mm/soc.淬火溫度 900℃。d.淬火介質 水。e.冷卻方式 連續噴射。
上一篇：圓鋼淬火調質生產線
下一篇：2500數控淬火機床發貨
