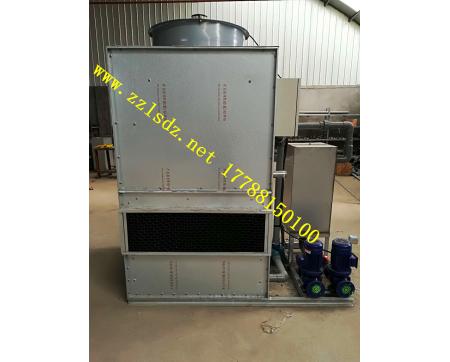

10噸閉式冷卻塔 冷卻塔廠家

10噸閉式冷卻塔 冷卻塔廠家   冷卻塔價格

鄭州藍碩電子有限公司產品廣泛應用于石油化工、制藥、汽車、鑄造、核電站、發電廠、玻璃制造、IT工廠、食品等領域，與中央空調系統、感應電爐、連鑄設備的結晶器、玻璃融化爐、空壓機、注塑機、焊接設備、涂裝設備等配套。

公司生產的藍碩系列閉式冷卻塔在同行業中領先水平，具有換熱效率高、故障率低，長期穩定運行等優點。

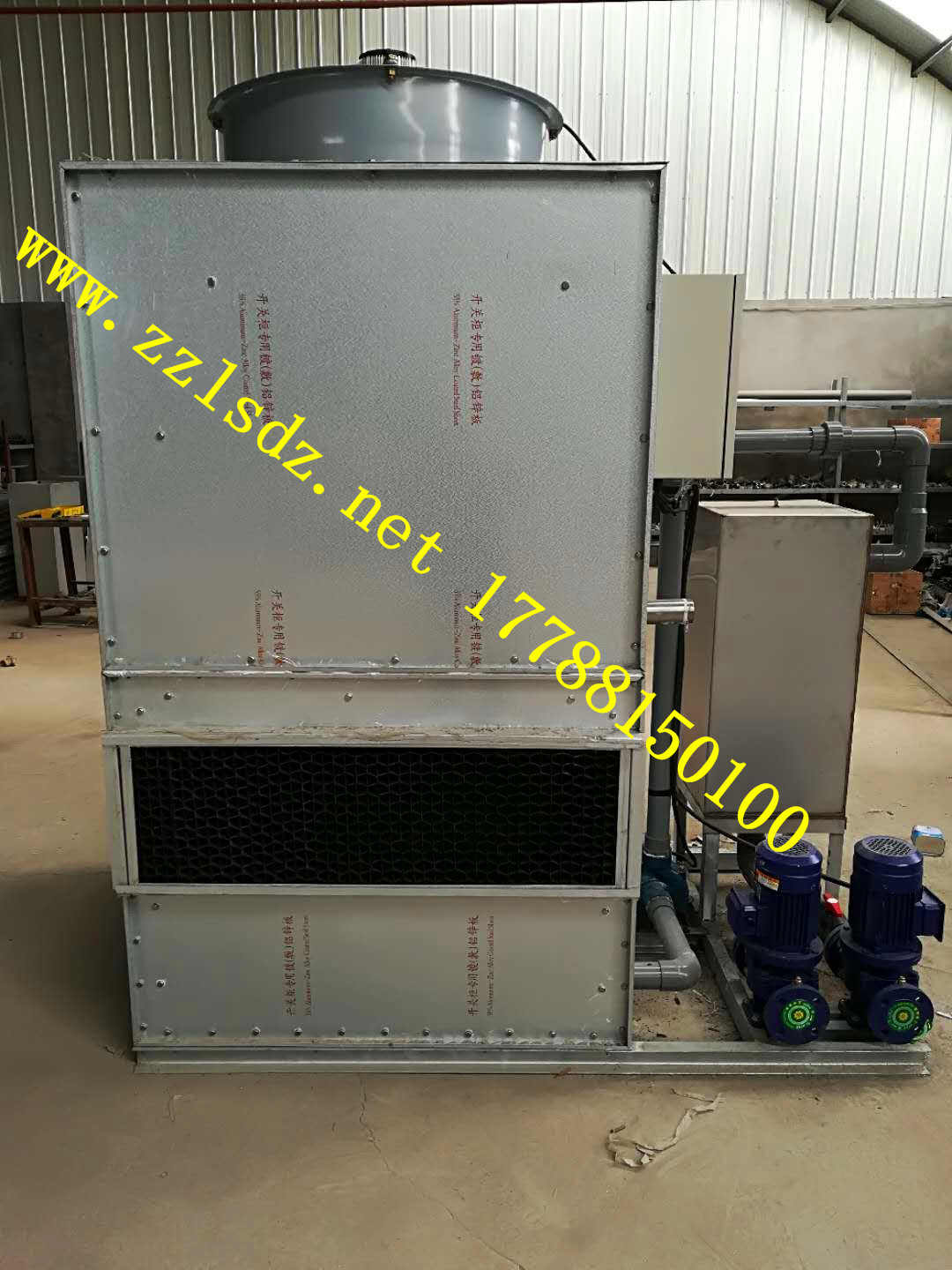

閉式冷卻塔成套設備由主機、循環水泵及電控柜等組成。主機由殼體、換熱器、風機、噴淋水泵、收水器、水槽及管路閥門等零部件組成。

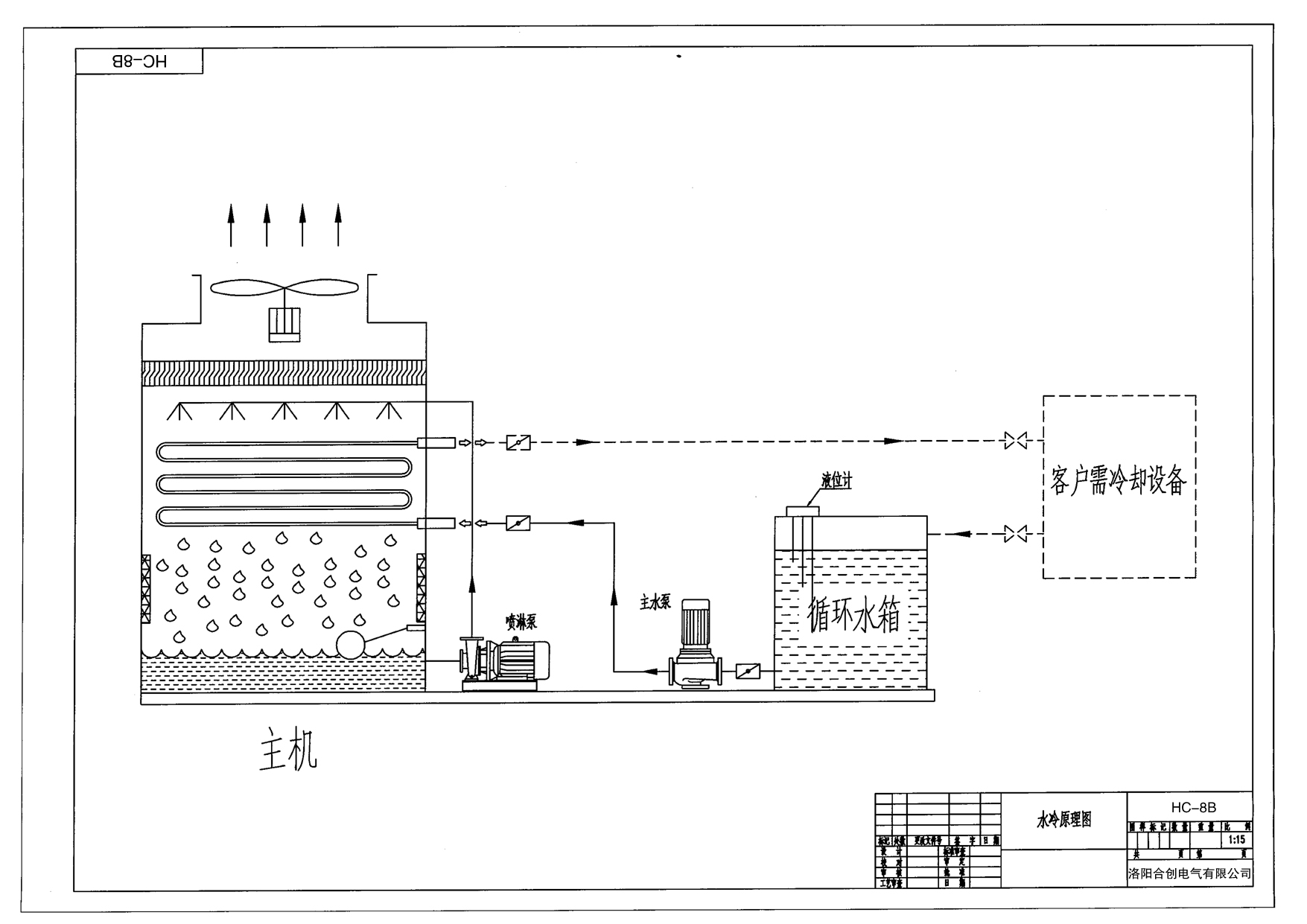

閉式冷卻塔將冷卻塔和熱交換的功能合在一起，將工藝流體的溫度降低到相當接近空氣濕球溫度的情況下。系統工作時，需要冷卻的工藝流體在蛇形的熱交換器盤管內部流動，外部有噴淋系統以持續濕潤盤管表面。噴淋到盤管上的水流經一段具有高效冷卻作用的PVC熱交換層進行冷卻后再落至集水盤中以再循環利用。空氣同時吸入并通過盤管和PVC熱交換層，使得一部分水蒸發。氣流中所夾帶的所有水分均由飛濺水擋水板進行回收，并送回至集水盤。藉由蒸發，將熱量從噴淋水中帶走，進而冷卻盤管及盤管中工藝流體。

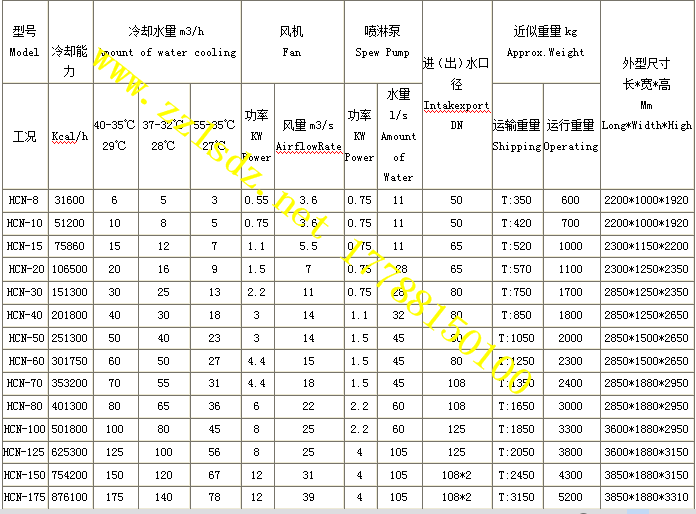

閉式冷卻塔（單臺） 配置表：



六、設備的性能

設計方案的先進性和合理性



為保證閉式冷卻塔冷卻塔長期穩定的運行，我公司在設計、選材、生產、外協件等每一個環節都嚴格執行產品質量標準，遵守各項規范，使產品到設計運行要求。



1.閉式冷卻塔心臟部件——冷卻盤管(T2脫酸紫銅管）



冷卻器采用國際標準的T2脫酸紫銅管制作，全部為裸紫銅圓管，不加翅片，以保證其冷卻效果。抗銹蝕能力強，熱脹冷縮系數小，傳熱性能高，抗高溫環境，抗老化，防腐蝕，不會被有機物軟化，不會被有害氣體或液體滲透，能殺細菌，使用壽命長。



（1）、平行的空氣和水流路

較佳的水覆蓋與管外表是由于空氣和噴淋水以順暢、平行和向下的路徑流過盤管表面，維持了完全的管外覆蓋。在這種平行的流動方式下，水不會由于空氣流動的影響出現與管底側分離的現象，從而消除了有利于水垢形

成的干點。



（2）、增加流過盤管表面水流量

盤管表面的噴淋水流量超出絕大多數傳動型閉式冷卻塔水流量的一倍以上。主要的熱傳導表面持續濕潤可以降低發生結垢的可能性。由于HC獨特的熱傳導系統，使得這一更高流量的淋水并不需要增加噴淋水泵的馬力。



（3）、蒸發過程主要發生在PVC 熱交換層部分

HC采用了結合主要和輔助傳導表面的橫流技術。主要熱傳導表面即指盤管，它是閉式塔的主要部件，HC的盤管在有害結垢防護方面的效果更好，這是由于HC盤管主要依靠顯熱熱傳導的方式，比其它主要依靠潛熱傳導（蒸發熱傳導）的方式，盤管表面的結垢可能性更低。



（4）、較低的噴淋水溫度

在較低的溫度下的噴淋水中，由于易結垢的成分保持在溶解狀態下，而不是以固體方式沉積在盤管表面，所以結垢的傾向更低。由于采用了輔助熱傳導表面設計，比其他的設計方式，盤管表面噴淋水溫度要低6℃-8℃，較低的噴淋水溫度便使得盤管的結垢可能性比其他的設計方式降低約25。單此項特點就帶來了比前3項特點合起來更高的降垢效果。



（5）、盤管的設計采用了低壓降的傾斜式設計理念， 確保流體流動更加順暢，阻力損失更小。



2.高強度設計

冷卻塔的塔體抗風壓達到150Kgf/m2，完全可以承受十二級臺風時（風速大于240千米/小時）的荷載，抗地震烈度達到VIII度（八級）。





3.結構及選材

(1) 外殼——船用鍍鋅鋼板，鍍鋅層275g。

(2)采用高強度螺栓,能適應比較惡劣運行環境,是理想的抗環境條件變化的冷卻塔建材，同時能抵抗紫外線所造成的老化，抗腐蝕能力強，能保證設備的綜合使用壽命。

(3)性能優良的冷卻塔專用的戶外型全封閉三相異步電動機，根據合創公司提出的閉式冷卻塔環境下的特殊要求而專門設計。方便更換、拆卸、維修，無故障運行時間長，具有效率高，防護等級高（IP55），絕緣等級高（F級）等特點，能在冷卻塔濕熱環境條件下長期連續低能耗運行。



(4)預冷填料采用薄膜式填料，薄膜式阻燃型淋水填料散熱面積大，熱力性能高，集導風、散熱、收水功能于一體。安裝，填料方便安裝、拆卸、清洗而不至于破壞填料，從而延長使用壽命。

藍碩閉式冷卻塔填料PVC片材為原生料，具有非常強的抗寒凍性能，優越的親水性，熱力性能和抗腐蝕能力。填料片為難燃型材料。而且其防腐爛、抗衰減或生物侵害方面是換熱界好的，使用壽命長。

配有收水結構，保證冷卻塔的運行飄逸率不大于0.004

填料采用懸掛式放置于設備集水箱之上，便于拆卸清理。



(5)閉式冷卻塔布水系統 ，采用重力自然池式布水，配水池水平，孔口光滑，積水深度為200mm，其優點是防止堵塞、布水均勻。



（6）控制系統

1）二級溫控冷卻，通過冷卻塔的溫控系統自動控制；冷卻塔出水口內設溫度探頭（設二級溫控，當超過設定溫度時，實行下冷卻）

   冷卻，主水泵啟動、風機啟動；

   二級冷卻，主水泵啟動、風機啟動，噴淋泵啟動；

        二級冷卻時冷卻塔處于好的工況，低于設定溫度時則逐個關閉，操作方

   便、節能。

  2）自動延時冷卻：電控系統設有延時開關,停機后可在設定時間內繼續對設備自動進行冷卻, 既免去人工操作的麻煩，保護設備。

3）封閉式軟水循環冷卻，節能環保，可解決因水質差、溫度高結垢后散熱效果差、引起的電器元件損壞，減少設備的故障率，提高生產效率，可確保整套系統的正常運行而不影響生產；亦可對設備起到很好的保護作用，延長設備的使用壽命。

4）系統配置我公司新型電控系統，配有備用泵，對備用水泵進行切換，溫控噴淋水泵、風機，冷卻塔出水溫度顯示，高溫報警、壓力報警等功能。操作方便節能。



（7）進風格柵：進風格柵（PVC材質），進風量大、風阻小、降低了風機                    能耗且不會有噴淋水外濺的現象,避免陽光照射到水槽內部，有效的保證噴淋水  的使用溫度，有效防止灰塵及水藻滋生。



 （8）風機：——低轉速的冷卻塔低噪音專用風機，采用防腐性能的鋁合金材質，性能優良，能承受較高的靜壓，效率高且節能，工作穩定，可靠性高，無故障運行時間長，設計為低轉速運行，運行噪音很低。



4.冷卻塔設備的環保性



（1）漂水控制



冷卻塔的漂水是環保的一個重要技術指標。為此，合創閉式冷卻塔采用了薄膜式填料一體式收水器，利用該部分的特殊結構，使熱氣流在收水段經過多次流向的改變，終將氣流攜帶的絕大部分水滴捕捉下來，不會影響到周圍環境。



（2）噪音及振動控制



2-1. 閉式冷卻塔專用風機，低轉速運行設計，保證冷卻塔在低噪音狀態下運行；

2-2. 薄膜式型填料獨特的結構設計，有效增大水膜面積，降低滴水噪聲。填料底部浸入水盤的冷水水位以下，冷卻水可成薄膜狀連貫地流入冷水盤內，避免了水流聲；
